シェフラー、工作機械向け製品を拡充：業界動向を捉えた革新技術を製品化

2025.07.24 10:00シェフラージャパン株式会社

シェフラー、EMO 2025に出展（ホール6、ブースI46)

生産機械の周辺装置向け：X型配列を採用した新しい「KLLTシリーズ」4列モノレールガイドシステム

生産工場のオートメーション化を支援：新しい回転軸用軸受「YRTAシリーズ」と「YRTAGシリーズ」

ショートストローク用途に最適：セラミックボール採用のスクリュードライブ用軸受

【画像：https://kyodonewsprwire.jp/img/202507232573-O5-fCg8f6h5】

工作機械業界では、オートメーション化、デジタル化、サステナビリティが、機械アーキテクチャーを始め、スピンドルやリニアアクスル、ロータリーテーブルなどの主要コンポーネントの設計を決定づけるキーワードになっています。シェフラーは、こうした重要な業界動向に着目した革新的な軸受およびドライブソリューションを開発し、国際的な金属加工見本市「EMO 2025」で披露します。

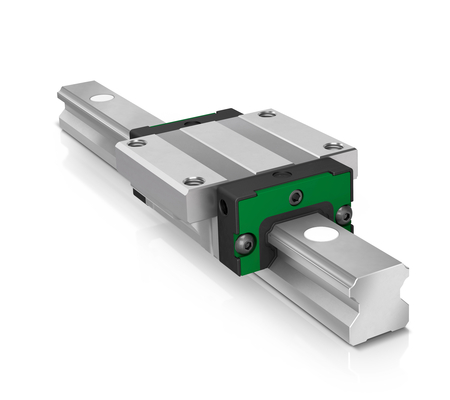

オートメーション化を促進する4列モノレールガイドシステム

製造メーカーが、機械加工周辺装置やワーク／ツールハンドリング装置に採用される回転軸用軸受配列やリニアガイドシステムに求めるのは、突出したローメンテナンス性と優れた耐久性です。また、「機能性」と「経済性」のバランスについても、投資回収期間の短縮を実現する新たな最適解が求められています。こうした要件を満たすのが、新たに開発された正面組合せ構造を持つ「KLLTシリーズ」4列モノレールガイドシステムです。シェフラーのリニアガイドシステムに新たにラインナップされたこのシステムは、特に生産機械の周辺装置のニーズに応える製品として開発されました。KLLTモノレールガイドシステムは、取付け面にわずかな誤差があってもそれを吸収する能力に優れており、過拘束になることもありません。このガイドシステムにより、シェフラーがアプリケーションの新たな可能性を開きます。

オートメーション向けの新型回転軸用軸受

機械加工周辺装置で用いられる回転軸に対し、シェフラーは市場実績のあるYRTC回転軸用軸受シリーズをベースに新しいYRTA（A = Automation）シリーズを開発しました。双方向のアキシアル荷重を受ける転がり軸受と、ラジアル荷重を受ける針状ころ軸受を組合わせたこの複合型軸受は、製造工程の改良と保持器デザインの刷新で、優れた傾き剛性や長寿命、卓越したローメンテナンス性といった要件を見事に満足しています。

サステナビリティを考慮した設計

ロータリーテーブル、特に多軸の同時加工以外の用途に用いられるタイプについては、駆動装置としてギアモーターが採用される傾向が見られます。ギヤドライブ付き回転軸の開発に要する決して少なくない開発工数や、取付けスペース、構造の複雑性、組付け時間の低減を目標に、シェフラーは革新的なソリューションを開発しました。YRTCおよびYRTA回転軸用軸受は、外輪にスパーギヤもしくはヘリカルギヤ付きで発注いただくことが可能です（YRTCG、YRTAG）。軸受側に歯車を配することで、取付け側ギヤドライブのスパーギヤやヘリカルギヤが不要となります。内輪については、トルク要件に応じて、幅寸法や、スパーギヤもしくはヘリカルギヤを選定します。このソリューションは、ロータリーテーブルや、ブリッジ型フライス盤およびフライスヘッドの旋回軸、もしくはオートメーション用機器などの駆動に最適です。AMOSIN角度測定システムは、軸受配列にも組込みことが可能で、これら軸受向けにも提供しています。

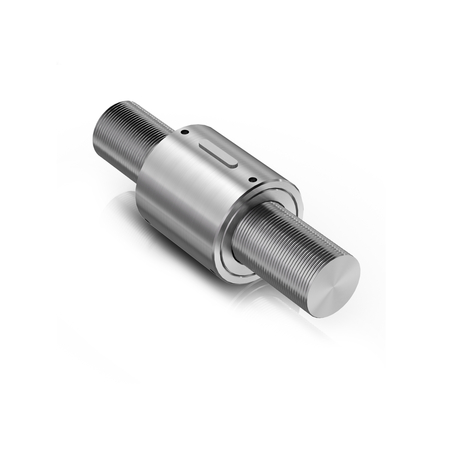

新しいローラースクリュードライブ

エヴェリックス（Ewellix）社の合併と製品ラインナップの整理統合により、シェフラーのリニアモーション製品ラインナップにRGT研削ローラースクリュードライブの新たなサイズが加わりました。定格荷重最大4000kN、サイズは8から240mmの間でお選びいただけます。

工作機械業界では、こうしたローラースクリュードライブは、転造加工機械の送り軸、ドリルヘッド、フライスヘッド、ブローチ盤などの駆動用として使用されています。言い換えれば、重荷重への耐性や高い位置決め精度、荷重による変位の監視が求められるアプリケーションに適した製品となります。シェフラーは、送り軸などの重要マーケット向けには幅広いタイプのKGTボールスクリュードライブを、1mm以下のピッチが求められる特殊アプリケーション向けにはPWG遊星ローラースクリュードライブを提供しています。

ショートストローク用途の問題を解決

送りねじが定常的に小さい角度（ショートストローク）で揺動旋回する場合、そこに使用されるスクリュードライブ用軸受は、ころがり接触部の潤滑剤が軸受外部に押し出される恐れがあり、潤滑剤不足による転がり軸受の損傷（ブリネル圧痕）につながるリスクがあります。こうした問題に対し、シェフラーはシンプルで実用的、そして効率的なソリューションを提供しています。ZKLNおよびZKLF（フランジ固定）シリーズの複列アンギュラ玉軸受およびDKFLAシリーズの３列アンギュラ玉軸受は、転動体にセラミックボールを採用しています。これらの軸受設計により、ショートストロークで揺動したり、機械停止時に振動が発生したりする環境下においても、高い運転信頼性を確保できます。軸受の動的負荷容量や理論寿命は、セラミックボールを使用しないタイプと変わりません。むしろ、セラミック製転動体の使用で、潤滑剤の寿命は2倍に延長されます。こうした軸受の採用で、ブリネル圧痕を原因とするダウンタイムや保守作業の発生を大幅に低減するすることができます。

【画像：https://kyodonewsprwire.jp/img/202507232573-O4-L1wOz586】

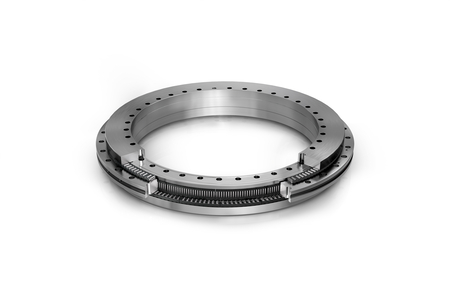

YRTAシリーズの双方向針状スラスト玉軸受は、シェフラーが工作機械周辺装置のオートメーション化に特化して設計開発された初めての転がり軸受です。

【画像：https://kyodonewsprwire.jp/img/202507232573-O1-haDjgA5h】

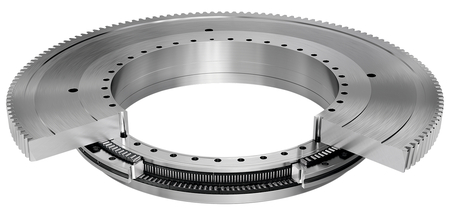

独創的なシンプルデザイン（特許取得済）：回転軸用軸受外周に歯車を配することで、回転軸駆動用のスパーギヤやヘリカルギヤが不要となります。

【画像：https://kyodonewsprwire.jp/img/202507232573-O3-X82y3WI3】

【画像：https://kyodonewsprwire.jp/img/202507232573-O2-lA80W26G】

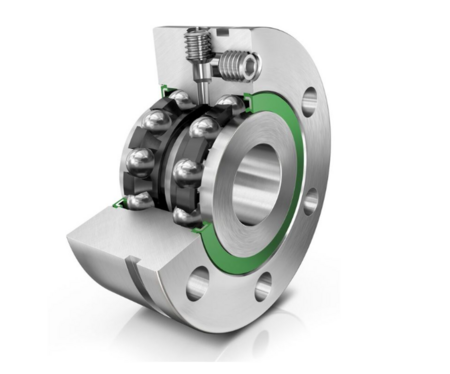

セラミックボール採用のスクリュードライブ軸受（写真はZKLF）は、ショートストロークアプリケーションで極めて優れた性能を発揮します。

写真：シェフラー

注）本プレスリリースは現地時間2025年7月11日にドイツ・シュバインフルトにおいて英語で発行されたものの日本語訳です。原文の英文と日本語訳の間で解釈に相違が生じた場合には英文が優先します。
